目前工程中小電流接地選線檢測元件大多按保護級選擇，保護級互感器在所測電流遠小于額定電流值時，綜合誤差難以滿足要求，兩級電流變換元件總誤差是造成現場誤判的主要原因。工程實際中使用的零序電流互感器線性測量范圍超出了實際可能的接地電容電流。

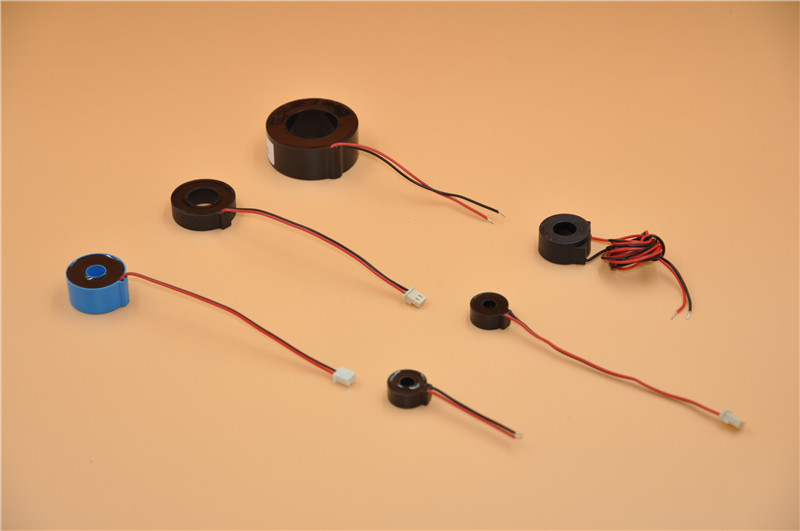

零序電流互感器在小電流接地系統中應用，其一次電流值均很小，正常運行時其一次側基本無電流，出現接地故障時其一次側電流(故障電流)也很小，一般在10A以下。如系統接地故障電流大于10A時，按規定要求需裝設消弧線圈進行補償，帶有消弧線圈補償時接地故障電流更小，一般小于2～5A(最小可到0.2～0.5A)。在這樣小的一次電流下常規零序電流互感器的變比和相角誤差均很大，因此各互感器生產廠家對零序電流互感器均不能給出變比，也無誤差保證指標。從零序電流互感器實際一、二次電流變化曲線(變比曲線)中可知：零序電流互感器電流變比值隨一次電流值變化很大，而一次電流在小于1A時，已經不能再給出具體的二次電流輸出值。
3.通過以上分析可知，測量環節的綜合誤差是目前各種小電流微機選線裝置誤判的主要原因，工程應用中盡量使參數配合適當，減小測量環節的綜合誤差，有效提高小電流接地選線系統的選線準確率。
4.工程中采取的有效措施包括： ①盡量選擇準確度高的專用零序電流互感器，額定一次側電流選擇應保證：系統出現最大接地電容電流時處在零序電流互感器線性范圍內(準確限值)，一次側電流線性測量范圍應向下延伸到0.2A左右，用以適應經消弧線圈接地的小電流接地系統。 ②零序?yàn)V序器應盡量使用變比較小的計量級(最好為S級)電流互感器組合而成，較小變比可使電容電流二次值較大，有利于檢測裝置電流變換器采集電流值，S級使電流互感器的測量精確線性范圍更寬，有利于測量較小的電容電流。
5.對小電流接地選線裝置，零序電流互感器在小電流時的精度對裝置有一定要求，為此建議：①如對互感器保護倍數有要求，且在低電流（0.5---5A）處要求不高的情況下，建議選取開口式互感器50/1A，在2%額定一次電流時誤差必須在±10%以內。因?yàn)殚_口式互感器安裝方便，在保護上也有一定的優勢，而且剩磁上比閉口式互感器低得多。②如果對一次電流在小電流處精度要求很高的話，建議使用閉口式互感器，測量精度要達到0.5級，有必要時也可以提出0.5S級的誤差要求。按制造規程規定：作為計量用的互感器可在150%額定一次電流的情況下仍能保證誤差在一定范圍內，對于小電流接地選線裝置，可結合實際需要來確定變比，一般推薦為50/1A，精度可以提0.5或0.5S，負載1VA。
